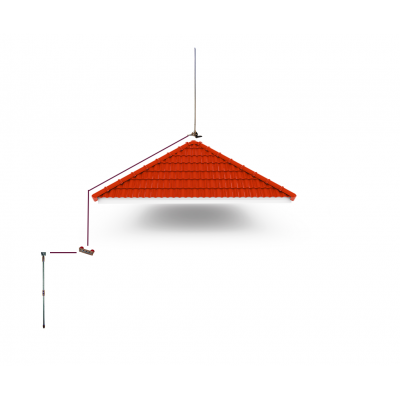

Громоотвод для дома и дачи GM20

Громоотвод для дома и дачи GM20

Комплектация

• Основа шарнирная молниеприемника - 1 шт
• Зажим для подключения проводника 8-10мм - 1 шт
• Молниеприемник, сплав АД5, D16мм, L=1000мм - 1 шт
• Токоотвод изолированный - 15м
• Держатель прутка-троса D8-10мм (оцинкованная сталь) - 15 шт
• Крепеж и герметизирующие прокладки для основы: Саморез под ключ D8мм - 6 шт Шайба расширенная 8мм - 6 шт Резиновая прокладка - 12 шт

Порядок монтажа

Монтаж производится с низу вверх - от заземления до молниеприемника. Место монтажа комплекта заземления лучше выбрать вдали от входных групп и мест возможного нахождения человека во время грозы.

• Шарнирная основа закрепляется в деревянную обрешетку кровли, вкручивается молниеприемник. Конструкция позволяет установить мачту под вертикальным углом с помощью регулировочного болта. 2. Производится подключение наконечника изолированного токоотвода к заземлению или ГЗШ-3 Устанавливаются держатели токоотвода вдоль ската и по фасаду к заземлению напрямую или к ГЗШ-3 3. Токоотвод закрепляется по фасаду и скату здания от заземления к молниеприемнику, рекомендуется выбирать кратчайший путь монтажа, лишний отрезок токоотвода обрезается, снимается изоляция 20мм, подключается к зажиму шарнирной основы.

Держатель прутка-троса D10-12мм | Шуруп

тип.1 (арт. 178524)

Для крепления тоотводов на кровлях из металлочерепицы, профлиста и т.п. (где применена обрешетка из доски) используется держатель

Устанавливается на скат крыши, фасад здания, рекомендуемый шаг 1 метр по скату, 1-3 метра по фасаду.

Держатель прутка-троса D10-12мм | Пластинчатый

тип.2 (арт. 631112)

Выполнены из оцинкованной стали с зажимами из сплава АД35. Держатели выполняют 2 функции - крепление токоотвода на коньке, скате, фасаде здания и создание электрической связи между токоотводами при наращивании или подключении.

Устанавливается на конек, скат, фасад здания, рекомендуемый шаг 1 метр по коньку и скату, 1-3 метра по фасаду.

Если Вы читаете эти строки, значит, вопрос молниезащиты дома или дачи еще требует своего решения. А нужна ли молниезащита и молниеотводы для частного дома или дачи? Чтобы ответить на этот вопрос необходимо разобраться в рисках и последствиях. Если ваш дом выполнен из металла и находится в земле ниже глубины 2 м, а также в доме отсутствуют электроприборы и оборудование, то можно с уверенностью сказать, что такой дом не нуждается в молниезащите. Такому частному дому не грозит молния и последствия исключены. Но что если ваш дом не подходит под это описание, то вам нужна защита от молнии.

Как молния путешествует по дому?

Сначала молния ударяет по дому, а затем идет по металлическим (или водным) проводникам вниз по дому, пока он не переместится из строения в землю. Например, ТВ кабель, телефонные линии являются подходящими проводниками.

Громоотвод направляет электрическую энергию при ударе молнии к земле через оцинкованный трос. Контур заземления - это металлические штыри, забитые в землю и разнесенные между собой на 5 метров, для этого используют комплекты заземления Bolta.

Жилые дома и различные хозяйственные постройки редко поражаются молнией; однако каждый ее разряд в незащищенное здание может привести к значительным разрушениям и представляет серьезную опасность для жизни людей и животных.

Особенно тяжелые последствия вызывают разряды молнии для жилых домов из дерева пожары. Ток молнии не представляет опасности для металлических проводников диаметром 8мм и больше или металлических частей дома, имеющих хорошее соединение между собой и с землей.Однако поражение молнией домов, не имеющих электрического соединения с землей или сооруженных из непроводящего материала (кирпич, бетон, камень, дерево и т.п.), вызывает пробой на участке от точки удара молнии до земли. Образование канала разряда молнии в толще непроводящего материала сопровождается созданием высокого давления и температуры, приводит к разрушению элементов дома, по которым проходит ток. Известны многочисленные случаи расщепления по этой причине кирпичных и деревянных стен домов, деревьев. Соприкосновение канала разряда молнии, имеющего весьма высокую температуру, с легковоспламеняющимися и горючими материалами или взрывоопасными смесями газов, паров и пыли вызывает пожар или взрыв.

Разряд внутри не имеющего молниезащиты дома или хозяйственной постройки опасен для жизни находящихся в нем людей и животных. Разряд может произойти через тело человека, а ток разряда может оказаться смертельным. Разряды молнии в провода воздушных линий (электрических, телефонных, радиотрансляционных и др.) вызывают появление в этих проводах высоких потенциалов, которые проникают в дома, вызывая искрение с электропроводки, штепсельных розеток, выключателей, телефонных аппаратов, репродукторов и др. электроприемников на землю или на заземленные элементы дома (водопроводные, отопительные или канализационные трубы и другие металлические элементы дома, имеющие связь с землей). Такие разряды также могут представлять серьезную опасность для людей. Большинство случаев поражений людей связано именно с тем, что высокие потенциалы проникают в дома по проводам воздушных вводов.

Для взрывоопасных и пожароопасных помещений дома представляет угрозу также проникновение потенциалов по подземным трубопроводам и кабелям, т.к. даже маломощные искры в таких помещениях способны вызвать взрыв или пожар.

Защита зданий от разрядов молнии осуществляется с помощью молниеотводов. Молниеотвод представляет собой возвышающееся над защищаемым объектом устройство, через которое ток молнии, минуя защищаемый объект, отводится в землю. Оно состоит из молниеприемника, непосредственно воспринимающего на себя разряд молнии, токоотвода и заземлителя.

Защитное действие молниеотводов основано на свойстве молнии поражать прежде всего более высокие, имеющие надежную связь с землей металлические объекты. Во время лидерной стадии в разряде молнии, на вершине молниеотвода (на молниеприемнике) скапливаются заряды, создающие наибольшие напряженности электрического поля на пути между развивающимся лидерным каналом молнии и вершиной заземленного молниеотвода. По этому пути и развивается разряд. Возникновение и развитие с молниеотвода встречного ионизированного канала предопределяет разряд молнии в молниеотвод. Защищаемый объект, более низкий, чем молниеотвод, будучи расположенным поблизости от него или под ним, оказывается заэкранированным молниеотводом и встречным лидером и поэтому практически не будет поражаться молнией.
